Equilibar 卫生级背压调压阀

不锈钢和一次性阀门

Equilibar 提供独特的卫生级背压调压阀 (BPR) 和流量控制阀 (FCV)，具有适用于生物制药和卫生工业应用的卫生特性。

Equilibar FD 系列阀门 - 卫生级背压调节器（BPR) - 不锈钢型号

不锈钢

Equilibar® FD 系列阀门由不锈钢或哈氏合金加工而成，适用于个人护理产品、食品和饮料、生物制药等行业。FD 系列调压阀按照 ASME BPE 标准设计。全面考虑了排空能力、清洁度、表面光洁度和美国药典 (USP) VI 级材料。

Equilibar SD 系列阀门 - 卫生级背压调节器（BPR) - 单用型

一次性

Equilibar® SD 系列一次性背压调压阀专门设计用于生物制药行业的一次性技术 (SUT) 领域。一次性 SD 阀体和膜片由 USP VI 级聚合物制成，插入永久性不锈钢支架外壳内，外壳带翼型螺母封头，组装快捷方便。一次性阀体以预杀菌状态销售，最高可接受 50 kGy 的灭菌剂量。

采用独特的 Equilibar 背压调压阀技术设计而成

FD 系列不锈钢阀门和 SD 系列一次性阀门均采用了 Equilibar 气室负载多孔专利技术，在极宽的流量范围内提供即时控制、无摩擦运行和卓越的精度。在梯度色谱、切向流过滤和液体定量等应用中具有诸多优势。适用于精密压力控制或自动流量控制工艺。

性能优点

在宽流量范围内的精密控制

Equilibar 调压阀采用超灵敏膜片式背压技术，能够在宽流量范围内提供高精度压力控制。

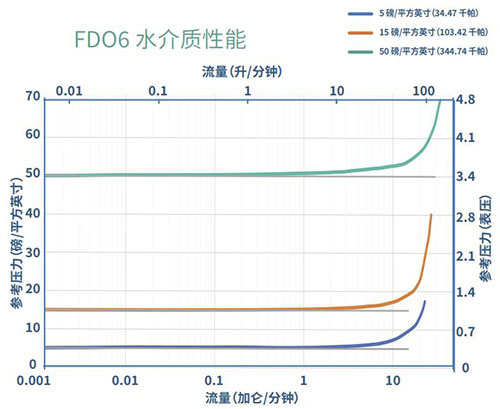

右图显示了 FDO6 3/4”（19.05 毫米）卫生级 FD 调压阀的性能曲线，该图表明，在较宽的流量范围内，这款调压阀具有一致的水压控制性能。

Equilibar FD 系列阀门水控制的恒定流速图

简单紧凑的设计

FD 不锈钢卫生级调压阀的设计十分简洁，便于拆卸维护和重新组装，并能快速、轻松恢复正常使用。使用简单的翼型螺母和软管倒钩配件，即可将 SD 一次性阀门的阀体从其支架外壳上快速拆下并更换。这两个型号设计小巧，便于进行简单的工艺布置。

轻松实现计算机自动化

Equilibar FD 和 SD 卫生级阀门可对流量或设定点的变化做出即时响应，保持所需的入口压力。这些阀门能够实现毫秒级控制，可与计算机自动控制完美匹配。与电子先导调压阀配合使用时，FD 和 SD 调压阀可接入过程控制系统，从而实现自动化。

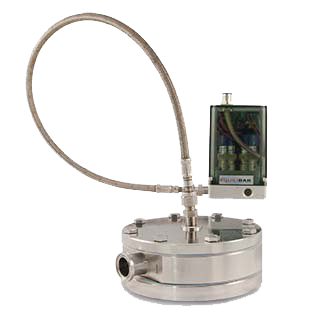

附在卫生阀上的Equilibar电子先导压力控制器

使用电子先导压力控制器可轻松实现计算机自动化

SD 无菌

SD 一次性阀门专为无菌应用设计和制造。SD 阀体采用 VI 级聚合物制作，在 7 级洁净室内组装而成，并在发货前进行双套袋。以预杀菌状态运输，专为 50 kGy 水平的后管总成伽马辐照而设计。

FD 不锈钢型号的 CIP/SIP 兼容性

FD 系列卫生级阀门由 SS316L 不锈钢或哈氏合金制成，装有 USP VI 级膜片。该设计可承受高达 135 摄氏度（275 华氏度）的蒸汽灭菌，并且该阀门的工作流量范围宽，可实现一种 FD 规格有效控制大流量的CIP和极低流量的定量。它们经过了全面的设计和测试，当入口方向朝下时具有最佳排空能力。

FD 系列规格

所有型号的最大工作压力均为 150 磅/平方英寸（10 巴）

型号接口尺寸最小 Cv 值最大 Cv 值
FDO4½”（12.7 毫米）1E-71.0
FDO6¾”（19.05 毫米）1E-044.0
FDO81”（25.4 毫米）1E-048.0
FDO121.5”（38.1 毫米）1E-0312
FDO162”（50.8 毫米）1E-0319

SD 系列规格

所有型号的最大工作压力均为 60 磅/平方英寸（4 巴）

型号接口尺寸最小 Cv 值最大 Cv 值
SDO11/8”（3.18 毫米）1E-040.06
SDO21/4”（6.35 毫米）1E-040.4
SDO33/8”（9.53 毫米）1E-040.9
SDO41/2”（12.7 毫米）1E-031.6
SDO63/4”（19.05 毫米）1E-034.0
SDO81”（25.4 毫米）1E-037.0

Sanitary Pressure Control Across a Wide Range of Flow Rates

视频显示采用 FDO8 阀门在宽流量范围内的精确压力控制
