Equilibar 背压调压阀

简洁的设计。卓越的控制。

Equilibar 背压调压阀 (BPR) 是我们的核心技术。它采用柔性膜片作为唯一运动部件，提供无摩擦、稳定的运行。Equilibar 气室负载多孔设计为最复杂的应用提供即时的控制和出色的精度。

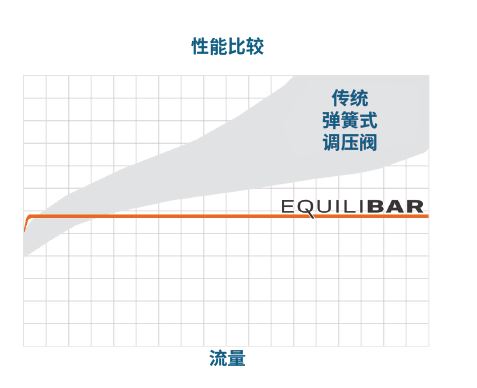

这种多孔设计的结果是流量范围极宽，一般是工业标准的 100 倍。对于尝试过传统压力控制产品的研究人员或工程师来说通常是很好的选择。

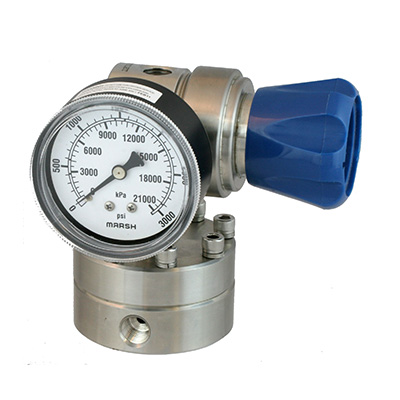

Research 系列

1/16″– 1/4″（1.59 – 6.35 毫米）
实验室与气体分析系统
尤其适用于实验室规模的测试、催化反应研究、化学反应器压力和储层岩心分析。

Equilibar 背压调节器 (BPR) 阀门和压力检查的特写一般服务 GS 系列

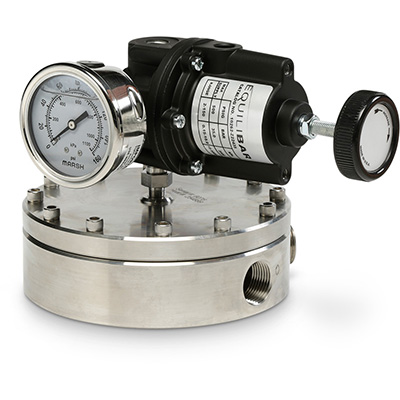

GS 通用系列

1/4″– 1″（6.35 – 25.4 毫米）
气相、液相和混合相流体
尺寸专为中试规模或制造应用而设计。适用于 API 连续制造、电解和高分辨率流量控制。

Equilibar 背压调节器（BPR）阀门和压力检查的特写 - 工业服务 BD 系列

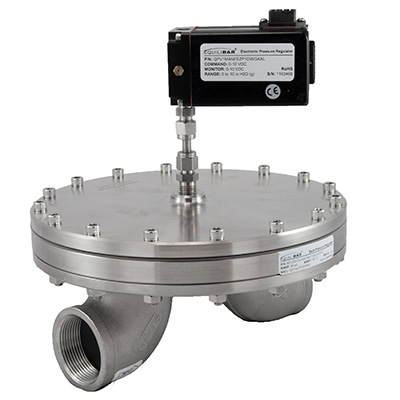

BD 工业系列

1 1/2″– 4″（38.1 – 100 毫米）
需要大尺寸和大流量的应用
适用于泵旁通压力控制、手套箱通风、燃料电池测试、沼气等公用事业。

工作原理：

结构

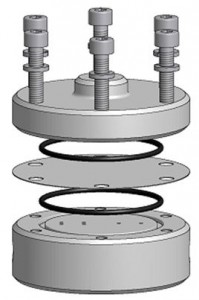

Equilibar 阀门的阀体和阀盖之间夹有膜片，该膜片使用“O”型圈密封。阀体包含多个并排的阀孔，未参与工作时由膜片密封。为满足特定应用的需求，各元件可以采用各种材料制造。

气室负载

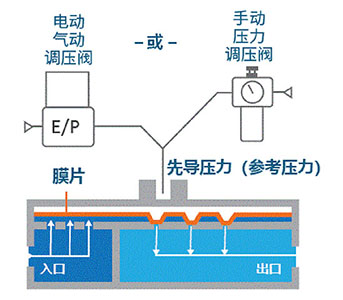

Equilibar 阀门是带先导操作的气室负载调压阀。惰性气体或空气被送入调压阀顶部（气室）提供工艺压力设定点。气室内的气压由被称为“先导调压阀”的二级标准调压阀设定。先导调压阀可以为手动或电子控制，视应用要求而定。

独特组合

一块轻量柔软的膜片覆盖并密封住 Equilibar 阀体中并排的阀孔。当液体流经装置时，Equilibar 保持工艺压力与先导设定点压力相等。当上游工艺压力超过先导设定点压力时，膜片抬起离开阀孔释放压力。当流量最小时，仅一个阀孔的一部分会参与工作释放压力。当流量最大时，膜片被向上推起，使所有阀孔参与工作。这种灵活性使得 Equilibar 支持极宽的流量范围。

适用领域

Equilibar 背压调压阀适用于流量范围宽、流量极小、多相流、超临界流体或极端压力和温度的工艺。Equilibar 多孔技术用作背压调压阀 (BPR) 和流量控制阀 (FCV) 时，具有许多卓越的性能特性。
